Estudio Geotécnico y Geofísico — Parque Fotovoltaico San Bartolo

1. Introducción y alcance

El proyecto consistió en el estudio geotécnico y geofísico para un parque fotovoltaico de 25 hectáreas en San Bartolo, provincia de Veraguas. El objetivo fue definir los parámetros geotécnicos del subsuelo, caracterizar la estratificación y litología del sitio, y recomendar el sistema de fundación adecuado para las estructuras de soporte.

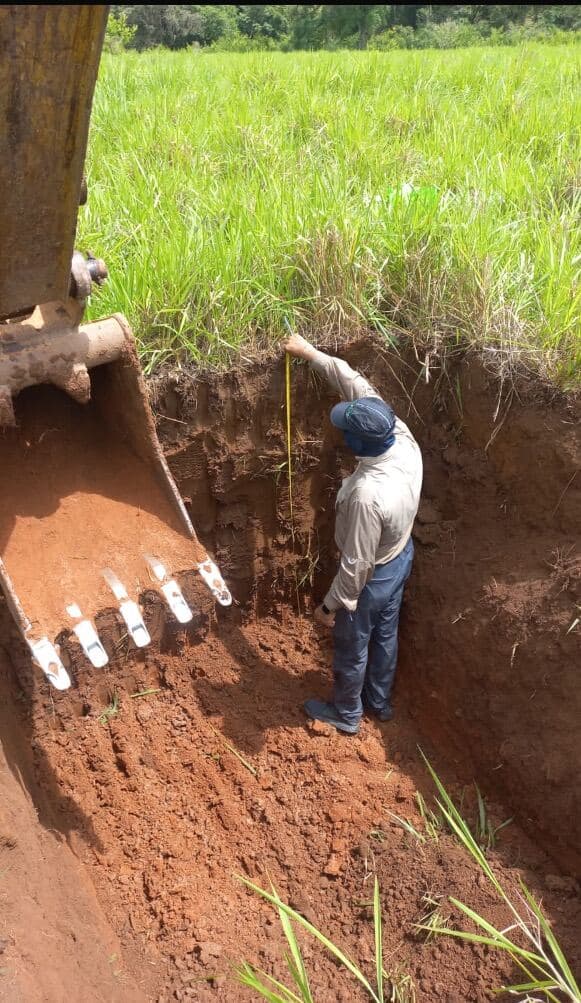

El alcance de campo incluyó doce (12) sondeos de exploración con muestreo y ensayo de penetración estándar (SPT), complementados con calicatas y un estudio geofísico de resistividad eléctrica mediante tomografía en cuatro (4) líneas distribuidas en el predio.

2. Investigación geotécnica de campo

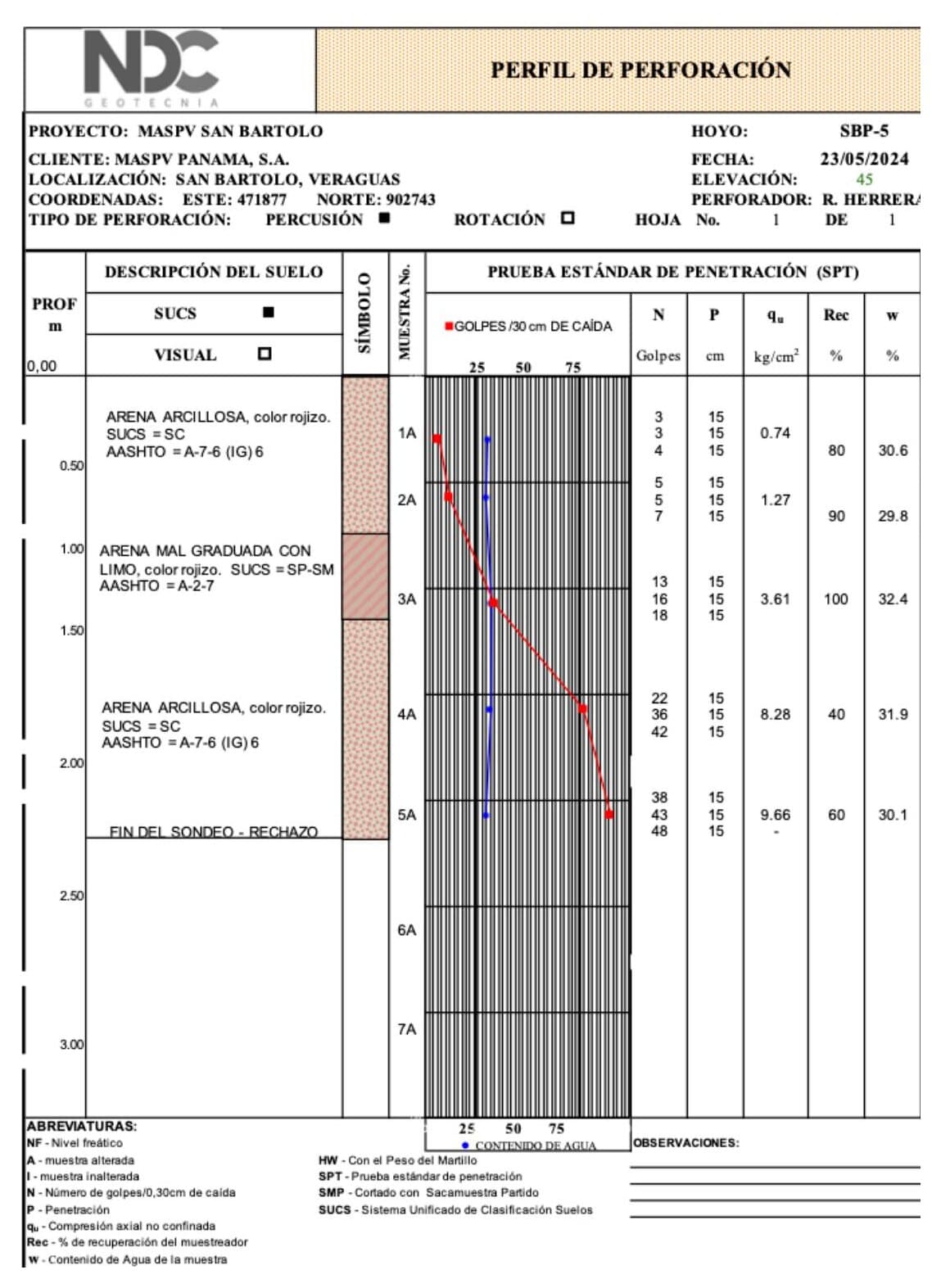

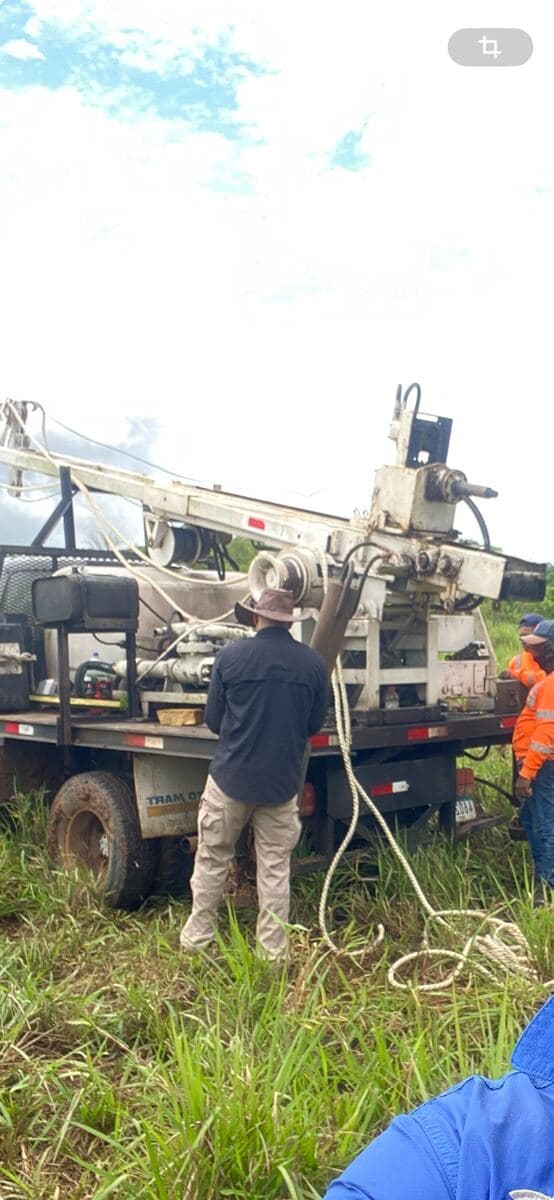

Se ejecutaron doce (12) sondeos de exploración, con recuperación de muestras y ensayo SPT para determinar la compacidad del terreno en cada estrato — que varió de Floja a Muy Densa según el punto y la profundidad.

En ninguno de los 12 pozos se detectó nivel freático, ni siquiera 24 horas después de la perforación, lo cual simplifica el diseño de fundaciones al eliminar el riesgo asociado a suelo saturado en la zona de influencia de las estructuras.

3. Geología y clasificación de suelos

Los suelos del área corresponden a depósitos residuales arenosos, producto del intemperismo sobre tobas y brechas volcánicas de las Formaciones Virigua y Boró (Terciario Mioceno Superior). Según los ensayos de laboratorio, se clasificaron bajo el Sistema Unificado de Clasificación de Suelos (SUCS) como arena mal graduada con limo (SP-SM), arena mal graduada con limo y grava (SP-SM), y arena arcillosa (SC).

4. Estudio geofísico de resistividad eléctrica

Se realizó un estudio de Tomografía Eléctrica (ERT) con configuración Schlumberger-Wenner en cuatro líneas (SBT-1 a SBT-4), cada una con una profundidad de investigación de 6 metros. El objetivo fue identificar las zonas de menor resistividad del terreno — es decir, las más favorables para ubicar las puestas a tierra del sistema eléctrico del parque fotovoltaico, optimizando el diseño y reduciendo costos de instalación.

5. Capacidad de carga y análisis de riesgos

La capacidad de carga se analizó para micropilotes (perfiles metálicos tipo C) con profundidades de empotramiento de 1.50 y 1.80 metros, definidas por el cliente, aplicando los métodos de Décourt-Quaresma y Aoki-Velloso. Los resultados confirmaron una capacidad de carga ALTA.

En paralelo se evaluaron dos riesgos geotécnicos adicionales: el potencial de expansión de suelos (métodos de Seed et al. 1962 y Dakshanamanthy y Raman 1973), que resultó de BAJO a MEDIO; y el potencial de licuefacción (método de Idriss y Boulanger, 2004, para un sismo de magnitud 7), que determinó que los suelos del proyecto son NO-LICUABLES.

6. Zonificación sísmica y recomendaciones

La zonificación sísmica del sitio, según el Reglamento para el Diseño Estructural en Panamá (REP-2021), definió un perfil de suelo Tipo B con parámetros S1 = 0.22g, Ss = 0.66g y una aceleración pico del terreno (PGA) de 0.28g.

Entre las recomendaciones generales del informe: mantener los rellenos entre 90% y 95% del Proctor Modificado, control topográfico para evitar empozamiento de agua, materiales de resistencia mínima de f'c = 250 kg/cm² para concreto y Fy = 4200 kg/cm² para acero, y una profundidad mínima de empotramiento de 1.50 metros para las estacas, considerando el factor de volteo por viento.

Resultado

El estudio confirmó que el subsuelo del proyecto tiene capacidad de carga alta y sin restricciones significativas por expansión o licuefacción, permitiendo avanzar con el diseño de fundaciones del parque fotovoltaico. Informe NDC-P-24015, entregado en junio de 2024.
