Estabilización de talud rocoso — Cierre de mina

1. Introducción y alcance de la obra

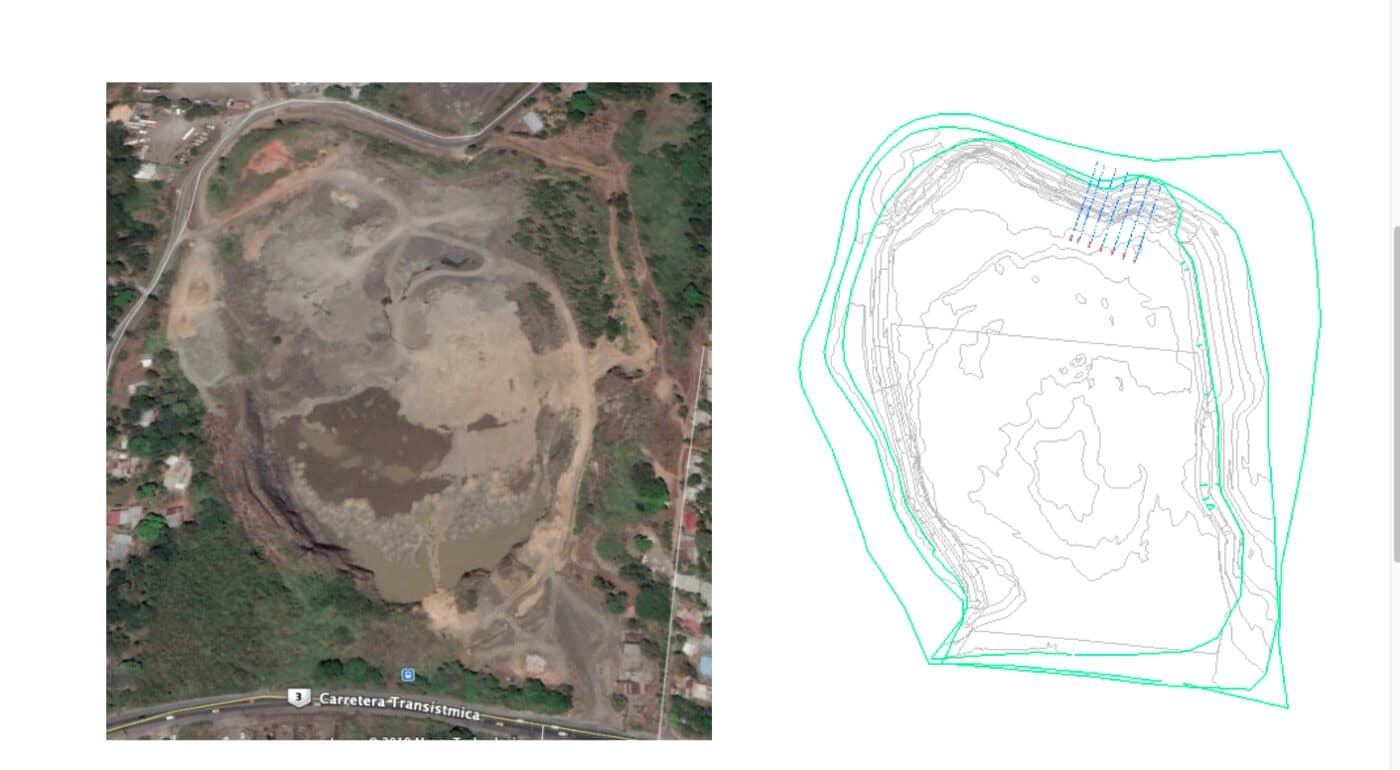

El proyecto partió de un antecedente concreto: una cantera (Cantera El Cerro I) en proceso de cierre, con un talud rocoso remanente de la explotación que necesitaba una evaluación técnica formal antes de dejar el sitio en su condición final.

El alcance definido cubrió el ciclo completo del análisis geotécnico: reconocimiento geológico, estudio cinemático de campo, procesamiento de datos, cálculo de estabilidad y, finalmente, la ejecución de la obra de estabilización.

2. Reconocimiento geológico y caracterización del macizo rocoso

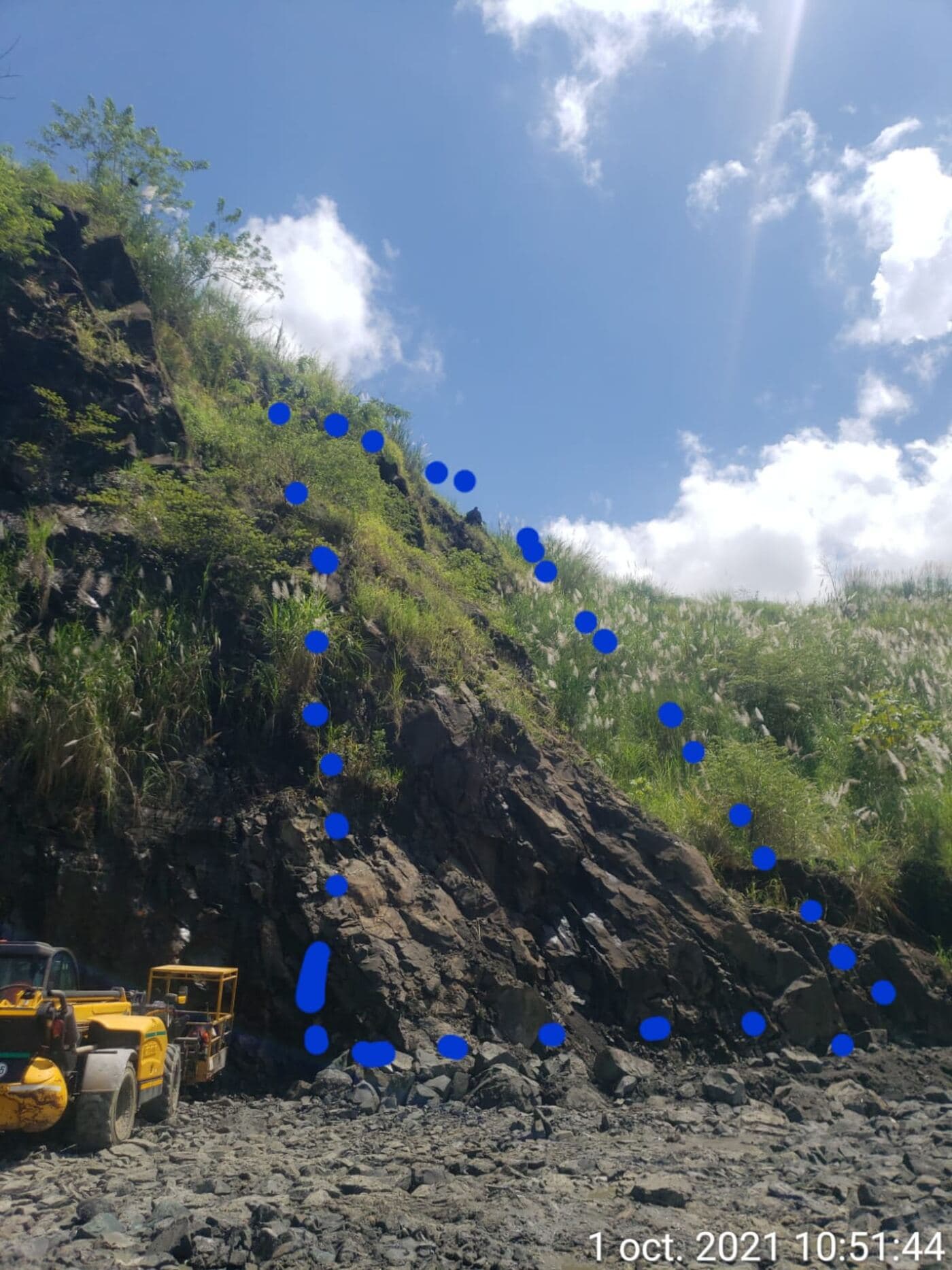

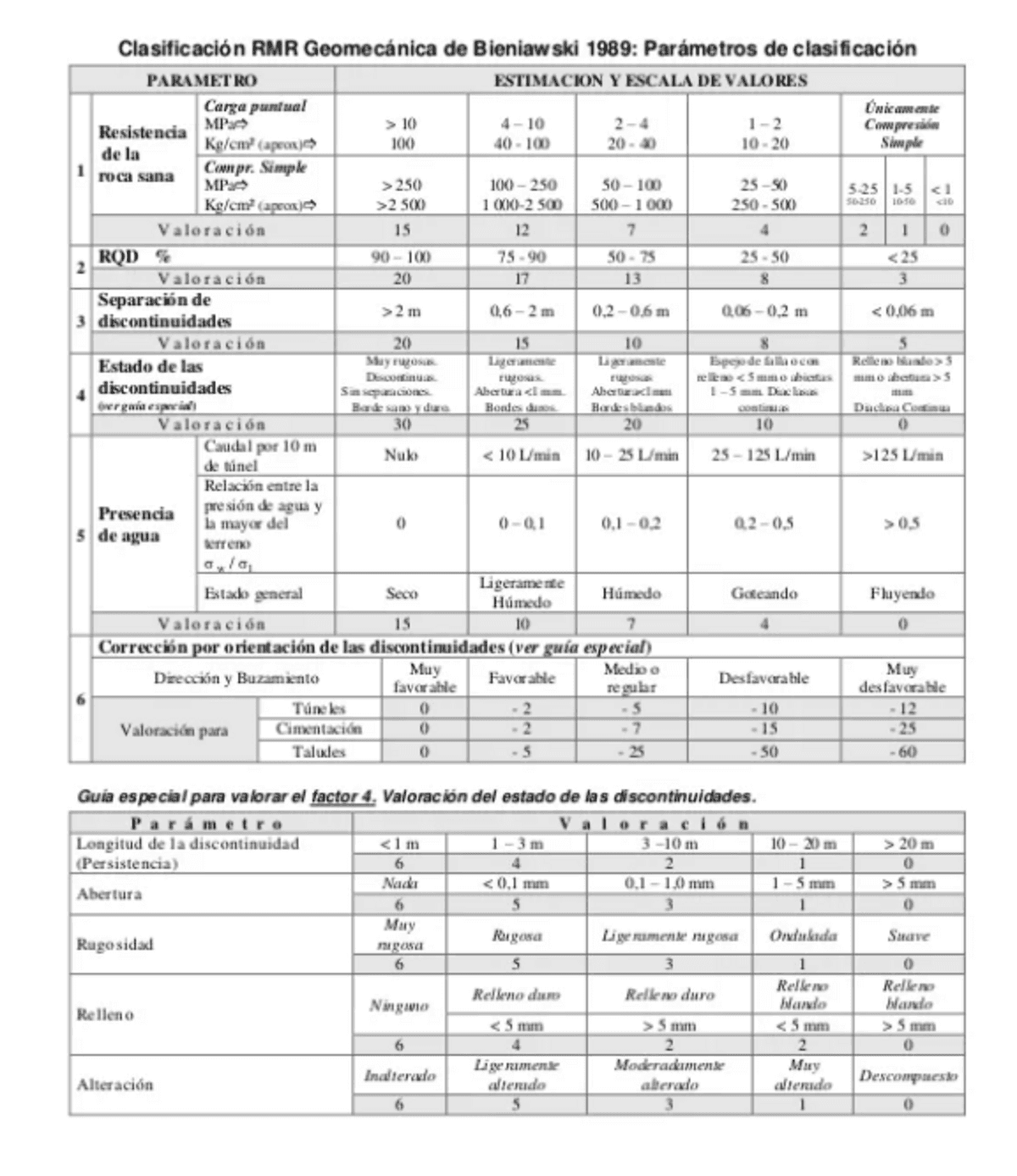

El trabajo de campo comenzó con mapeo y descripción litológica del macizo, seguido de una caracterización geomecánica bajo el sistema RMR de Bieniawski (1989). Este índice combina resistencia de la roca intacta, espaciado y condición de las discontinuidades, presencia de agua y orientación de las discontinuidades respecto al talud, para producir una valoración numérica del macizo.

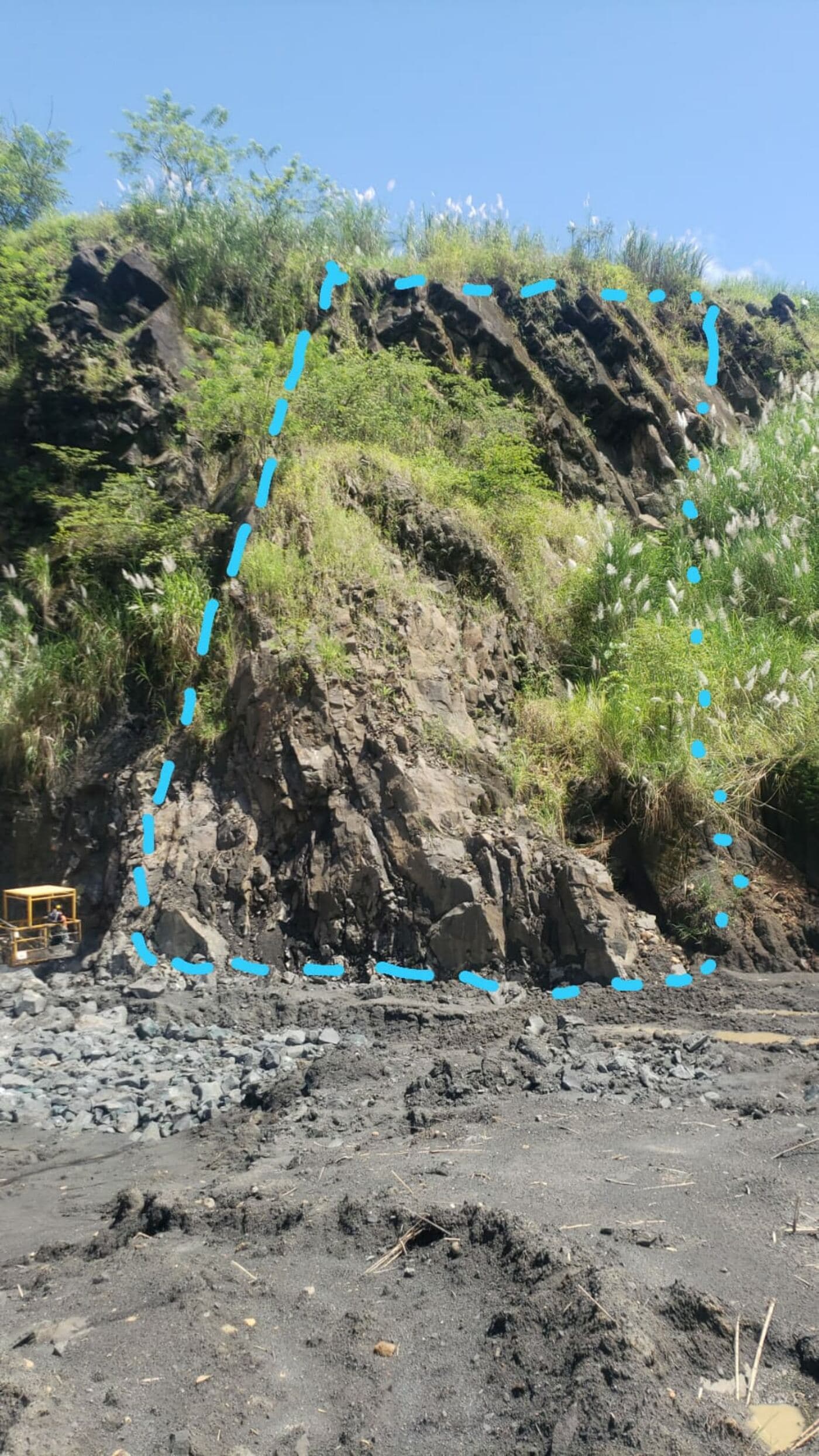

La captura de datos en campo se apoyó en aplicaciones para tablets y celulares, lo que permitió una caracterización más rápida y consistente. Con esa información se zonificó el talud según su índice RMR, identificando los sectores más vulnerables o más fracturados/diaclasados — la base para dirigir el resto del análisis hacia las zonas de mayor riesgo real, no hacia el talud completo por igual.

3. Estudio cinemático de campo

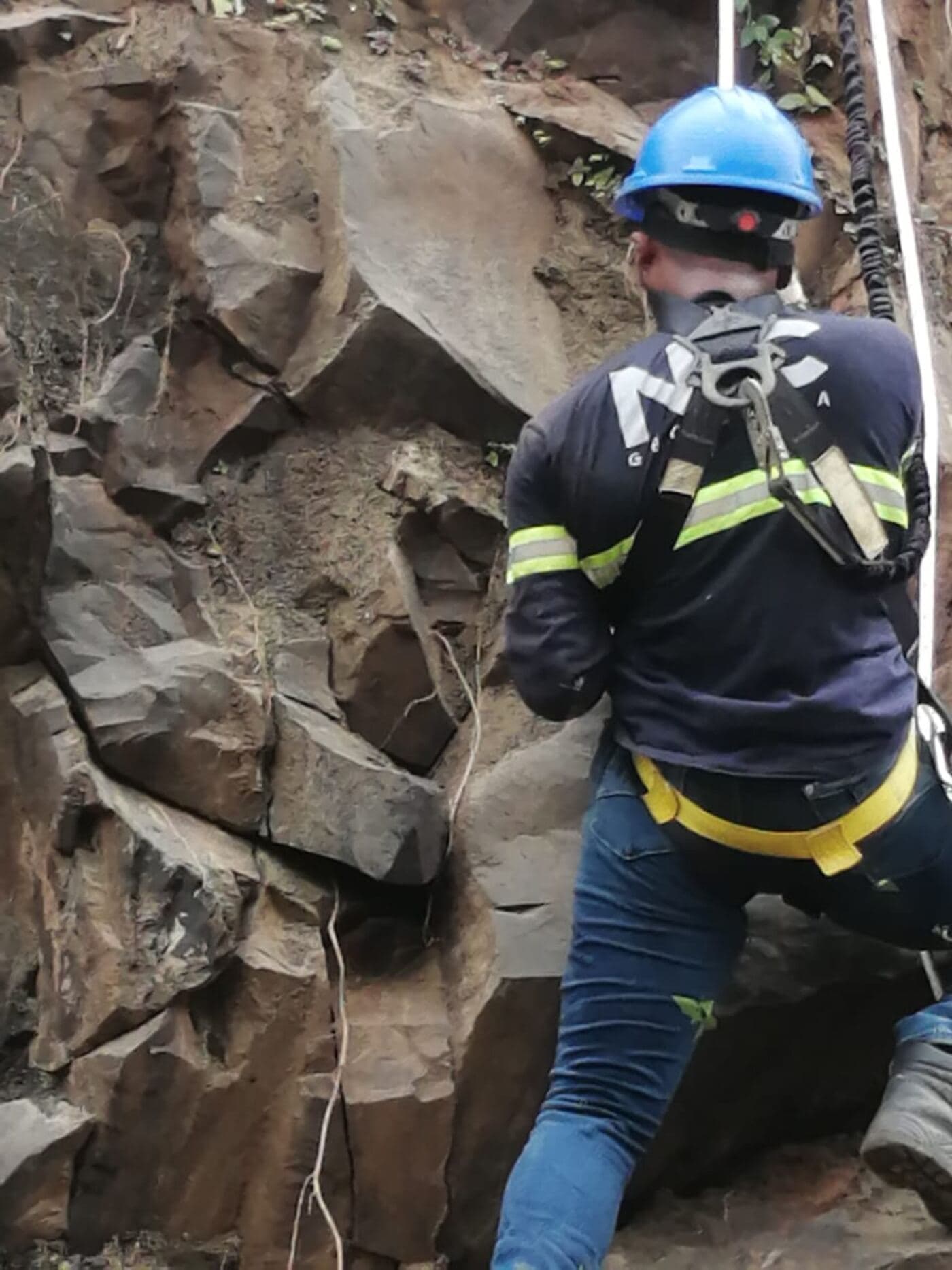

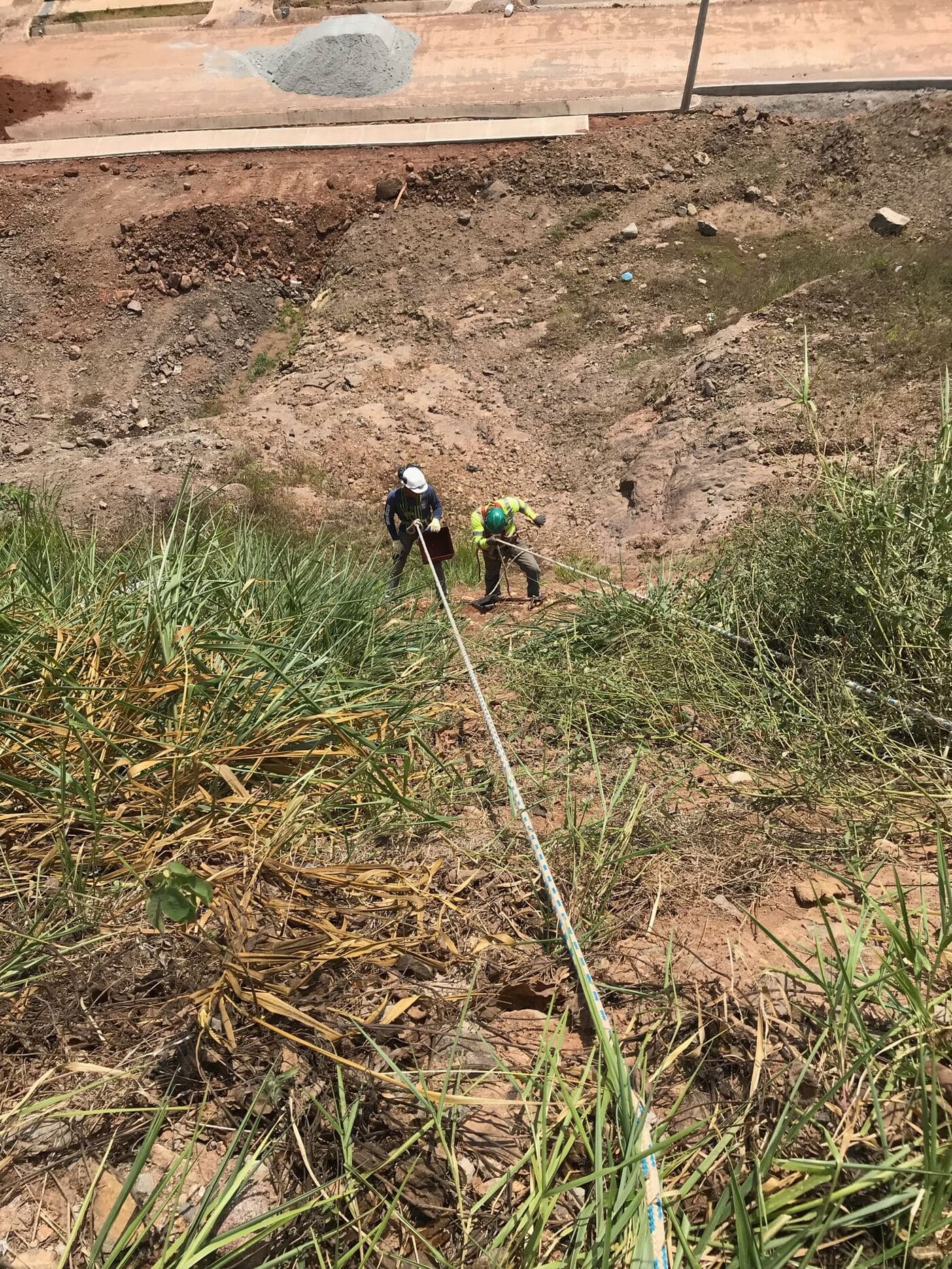

Con el macizo zonificado, el siguiente paso fue medir directamente las discontinuidades — planos, fracturas, fallas y diaclasas — en los sectores de interés. Este trabajo lo ejecutó personal certificado en técnicas de rappel, accediendo a zonas del talud que no son alcanzables a pie.

La toma de datos se hizo con Fieldmove Clino, software especializado de Petroleum Experts para medición estructural en campo, registrando cada discontinuidad en modo dip / dip direction. Esto permite ubicar y medir cada plano con precisión y exportar los datos directamente para su procesamiento estadístico posterior.

4. Procesamiento de datos del estudio cinemático

El macizo rocoso está formado por bloques delimitados por un sistema tridimensional de planos de discontinuidad — lo que se conoce como la fábrica estructural del macizo. Con los datos de campo ya digitalizados, se realizó el análisis estereográfico para determinar si la orientación de esas discontinuidades favorece o no la inestabilidad del talud.

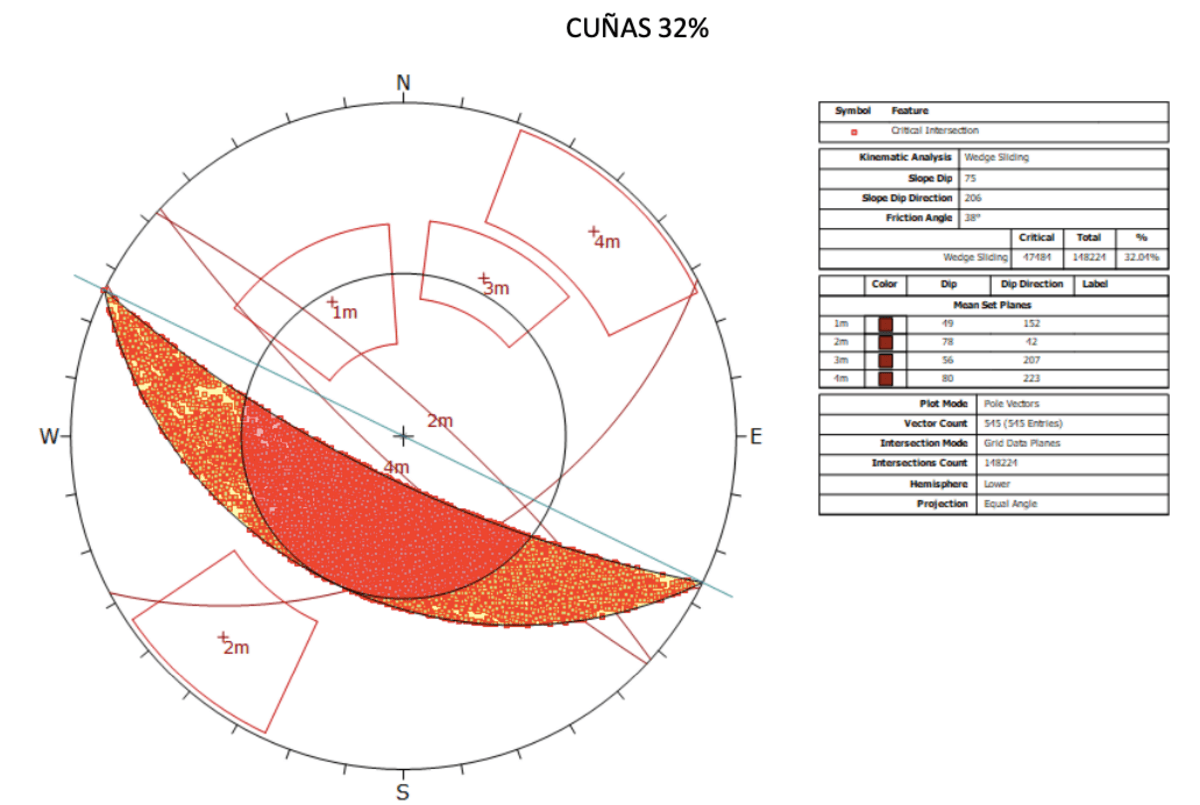

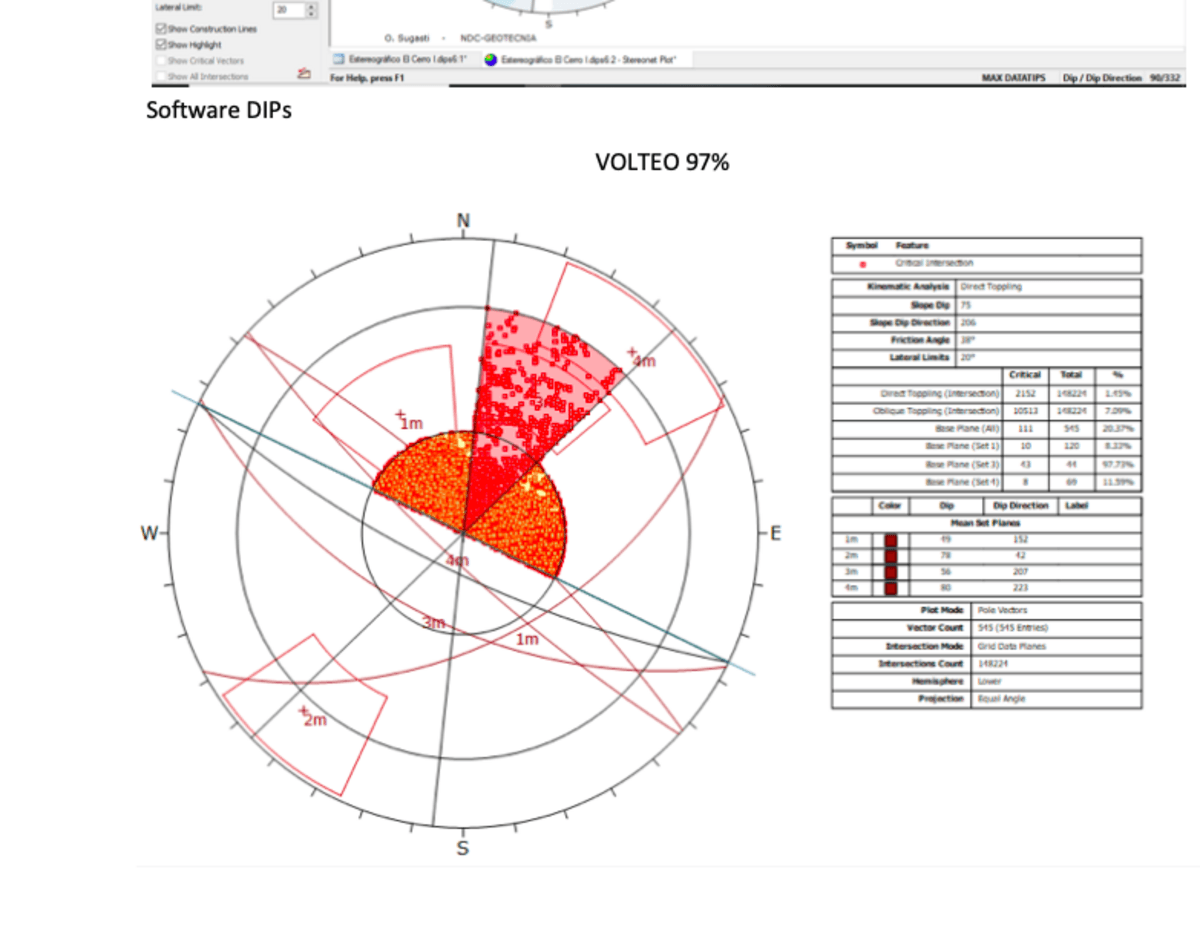

Este análisis permitió definir, sector por sector, los mecanismos de falla con mayor probabilidad de ocurrencia. En este caso se identificaron zonas críticas tanto por deslizamiento en cuña (hasta 32% de intersecciones críticas en el sector analizado) como por volteo o volcamiento (hasta 97% de intersecciones críticas en otro sector) — evidencia de que un mismo talud puede requerir tratamientos distintos según el sector.

5. Cálculo de estabilidad del talud

Con los mecanismos de falla identificados, se pasó al cálculo formal de estabilidad, considerando la anisotropía generalizada del macizo — es decir, que su resistencia no es igual en todas las direcciones, sino que depende de la orientación de las discontinuidades dominantes respecto a la geometría del talud.

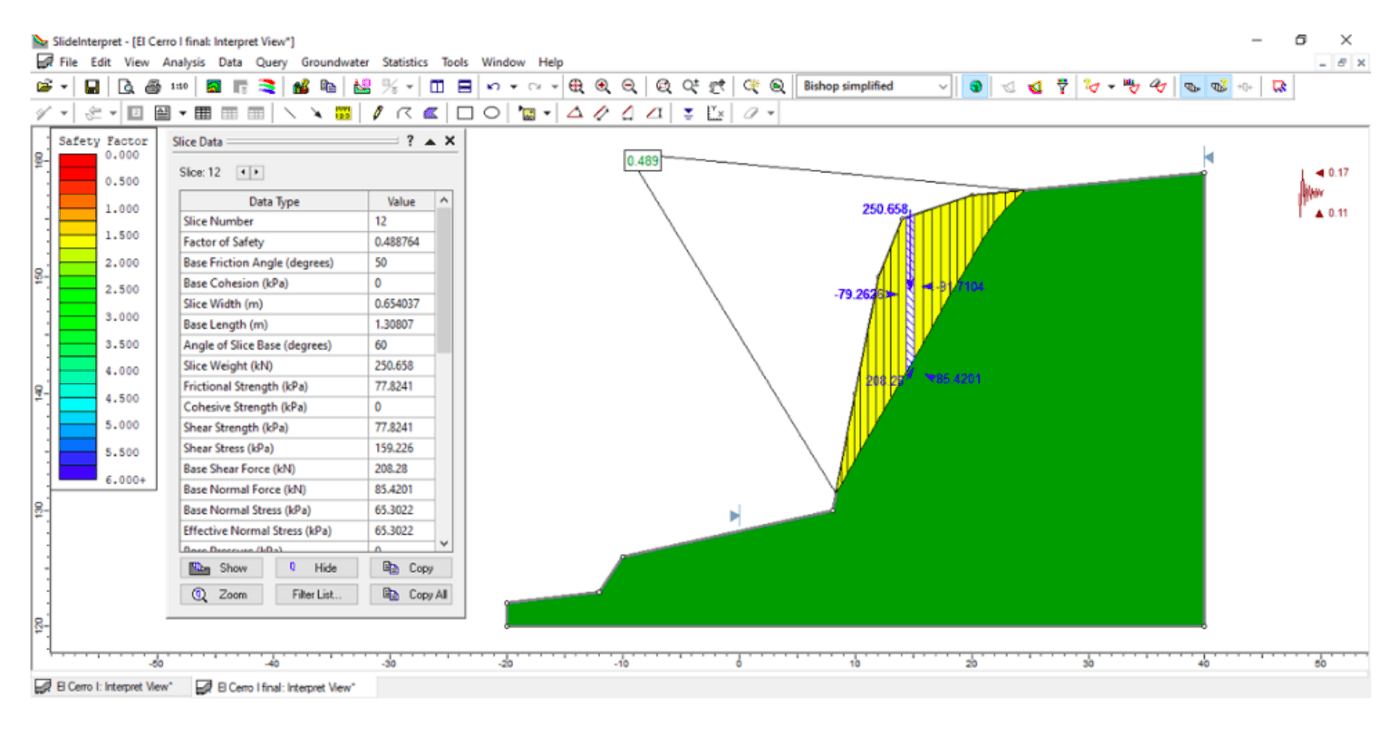

El análisis de equilibrio límite (método de Bishop simplificado) se ejecutó en software especializado (Slide, de Rocscience) para obtener el factor de seguridad del talud en su condición actual. En paralelo, se aplicó el método RUVOLUM de GEOBRUGG — la metodología específica para dimensionar sistemas de malla y anclajes de refuerzo superficial — para definir el sistema de estabilización requerido.

6. Ejecución de la obra

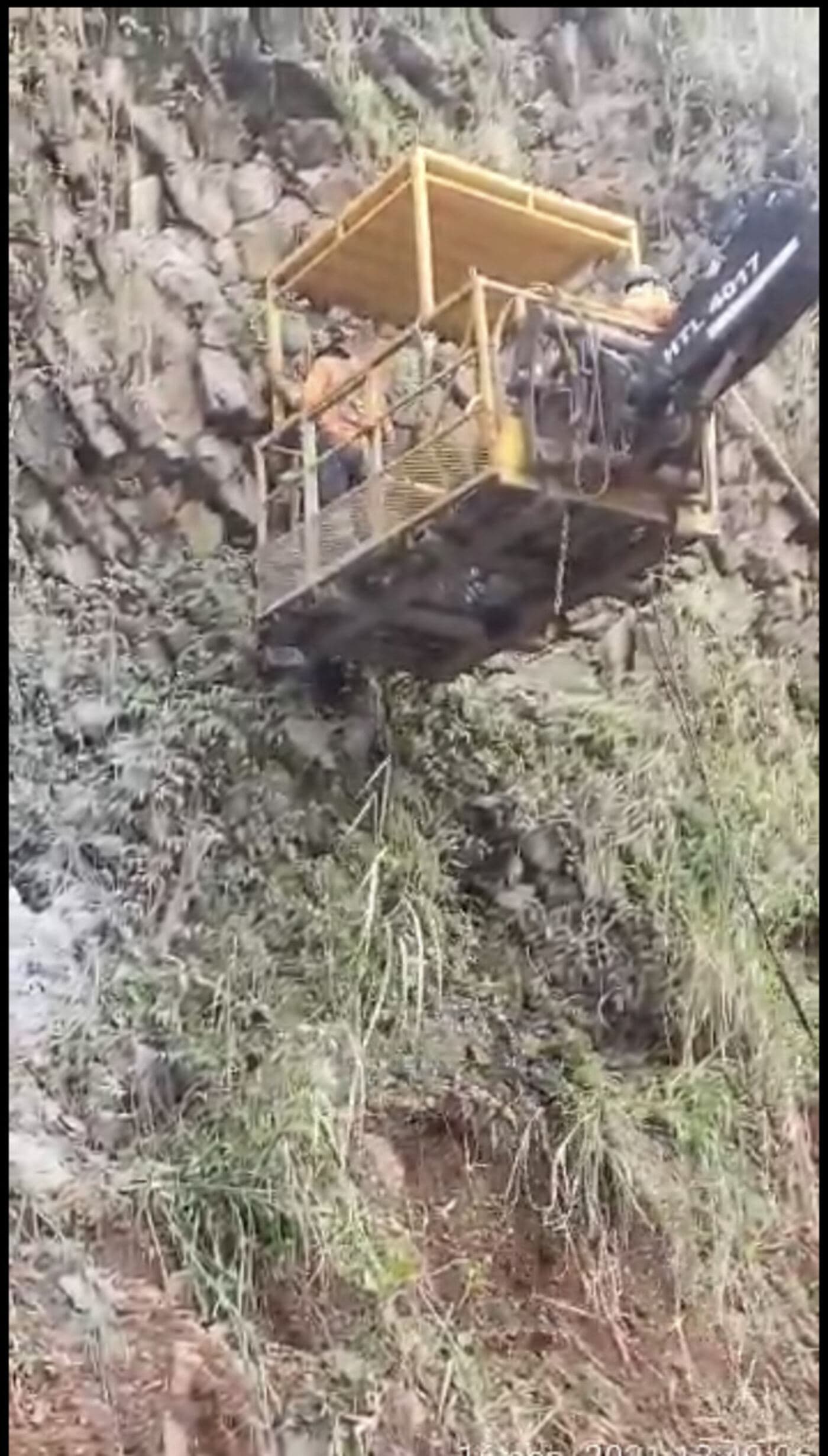

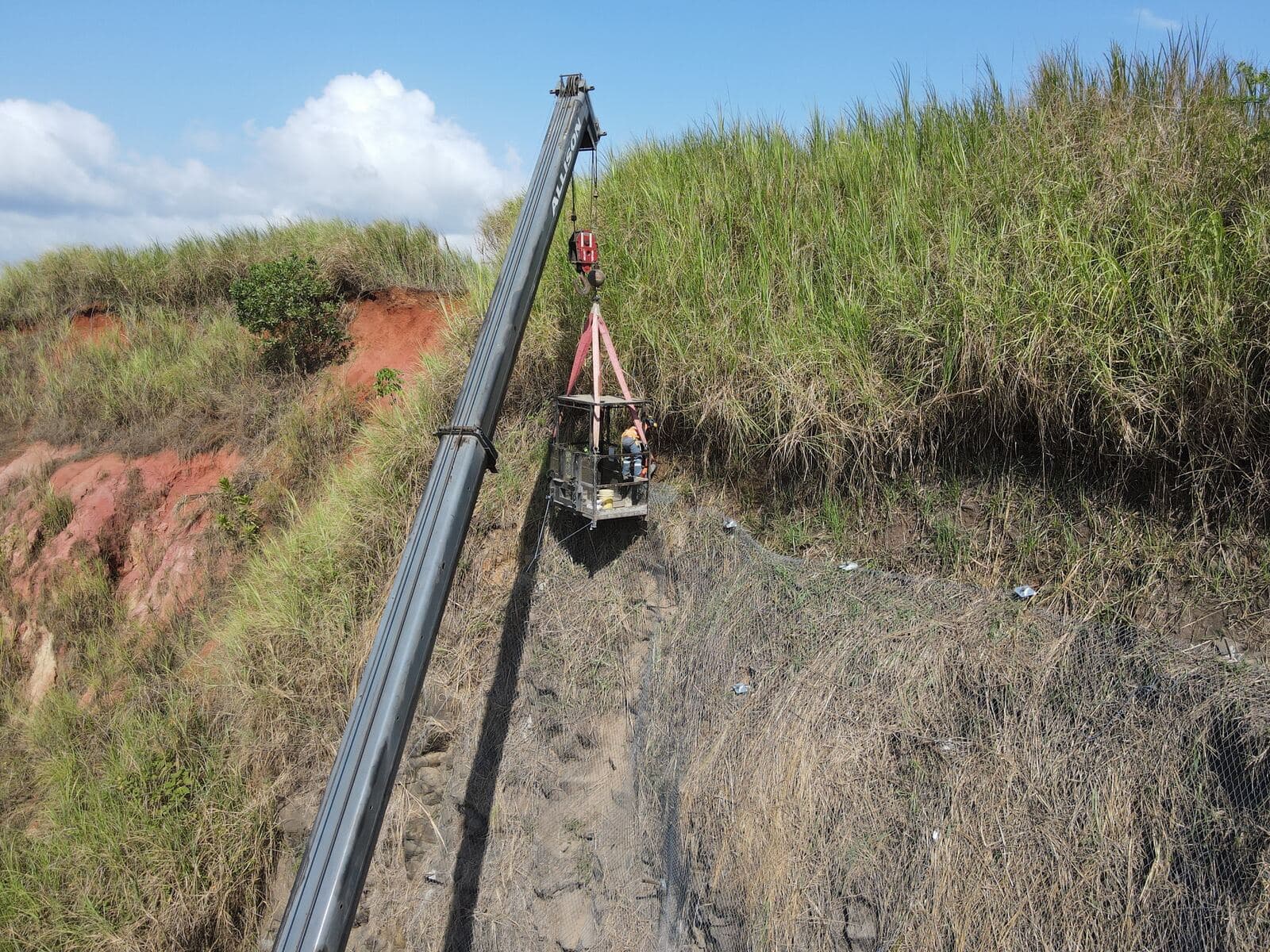

Con el diseño definido, la ejecución en campo comenzó con las perforaciones para los anclajes de fijación, trabajando desde plataformas suspendidas para alcanzar los sectores identificados como críticos en las etapas anteriores.

Sobre esa base se instaló el sistema de malla de alta resistencia GEOBRUGG MINAX® G80/3, fijado con platinas y cable según las especificaciones técnicas del fabricante — el mismo proceso descrito en detalle en la página de Mallas GEOBRUGG.

Resultado

Talud estabilizado con sistema de malla de alta resistencia GEOBRUGG antes del cierre de la mina. El caso fue presentado como estudio técnico en el Congreso GEOBRUGG Panamá 2022, con autorización de CEMEX para su publicación.
